分析webp图片结构和规范

阅读 2k
标签: JavaScript Node.js

对于互联网应用来说，图片的大小会影响网页加载速度，早期网站上大部分用的是jpeg格式的图片，但最近几年，WebP格式的图片越来越多，WebP 是一种新型的图片格式，在2010年由Google公司发布，目的是为了减少图片大小。

WebP支持有损和无损压缩，支持透明度（也称为 Alpha 通道），另外，还可以制作动图（和GIF一样），可谓功能强大。

据Google公司分析，WebP 无损图片的大小比 PNG 图片小 26% 。WebP 有损图片比采用等效 SSIM 质量索引的同类 JPEG 图片缩小 25-34% 。

可见它的优点还是很明显的，当然缺点也有，它出现的比较晚，加上是Google公司推出（并非通用规范），很多图片编辑器（比如PhotoShop 2018等）并不支持该格式（可能也有一部分原因是出于商业利益）。

规范解读

WebP 文件由图片数据（VP8或VP8L）和基于 RIFF 的容器组成。

我们先来看VP8格式。

有损编码(VP8)

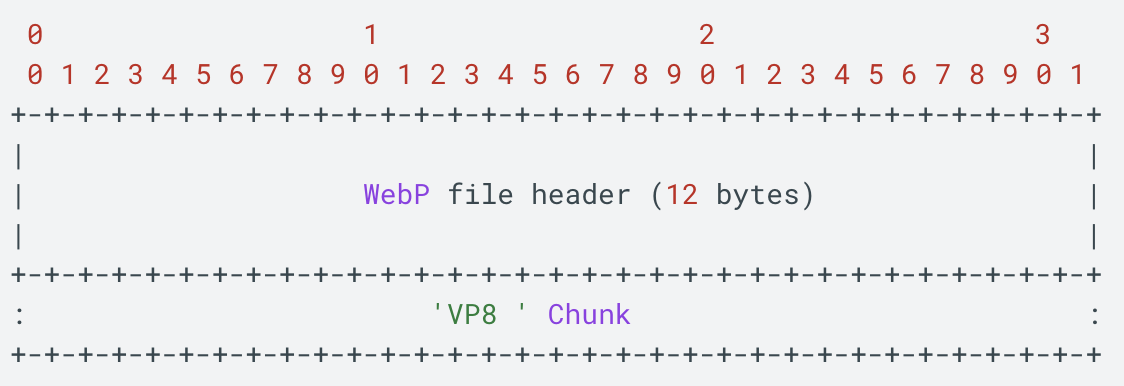

我们在网页上常见的WebP图片基本上是有损编码(Lossy)的，有损编码的图片格式如下：

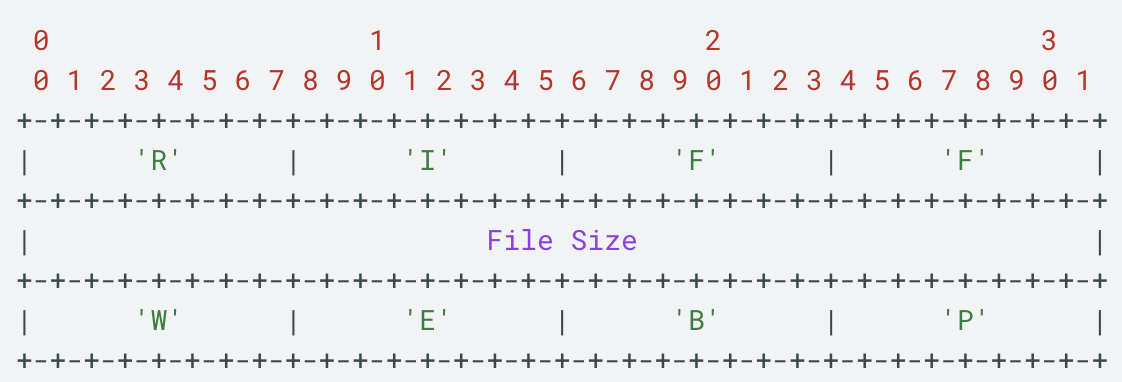

它由两部分组成，第一部分是 12字节长度 的 WebP file header，它的组成如下：


通过这个header，我们可以判断一张图片是否是webp格式。

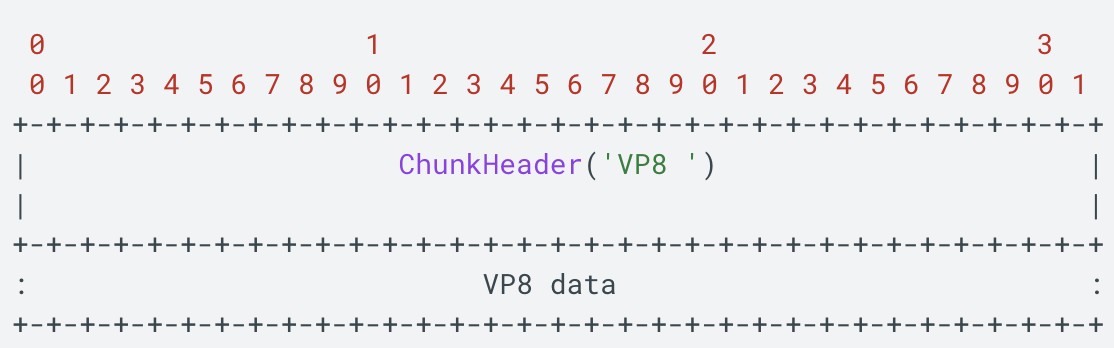

第二部分是'VP8 ' Chunk，它的结构如下：


首先是4 bytes的Chunk Header，它的值定义为十六进制：

const VP8 = [0x56, 0x50, 0x38, 0x20]

通过匹配该值，我们可以找到它所在的位置。

VP8 data中包含图片的高宽信息，怎么获得高宽数据呢？

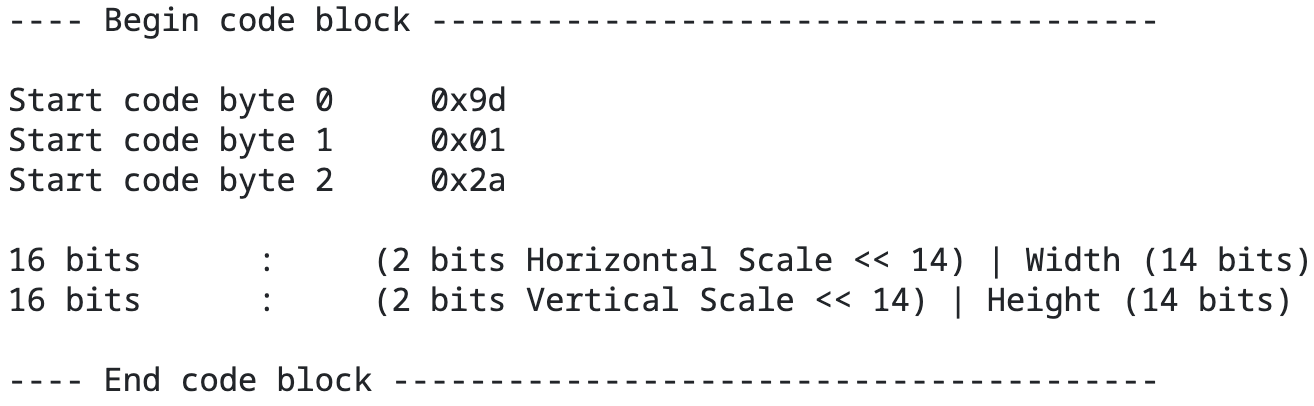

根据规范，对于VP8 data中，首先是4个字节（我暂时没弄明白它的用途），接下来是3个字节的 frame tag，再接着是7字节的未压缩数据，它的格式如下：

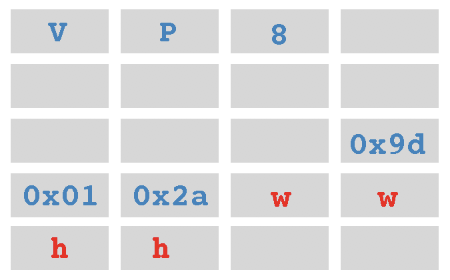

可以看到，其宽度信息就在0x2a后面的两个字节中，高度信息在宽度信息的后面两个字节中，整体结构如下（每个灰色块是8bits）：


因此，在Node.js中，可以通过如下代码获得图片的高宽：

let width = buff.readUIntLE(offset, 2)
let height = buff.readUIntLE(offset + 2, 2)

这是有损编码的webp规范。

无损编码(VP8L)

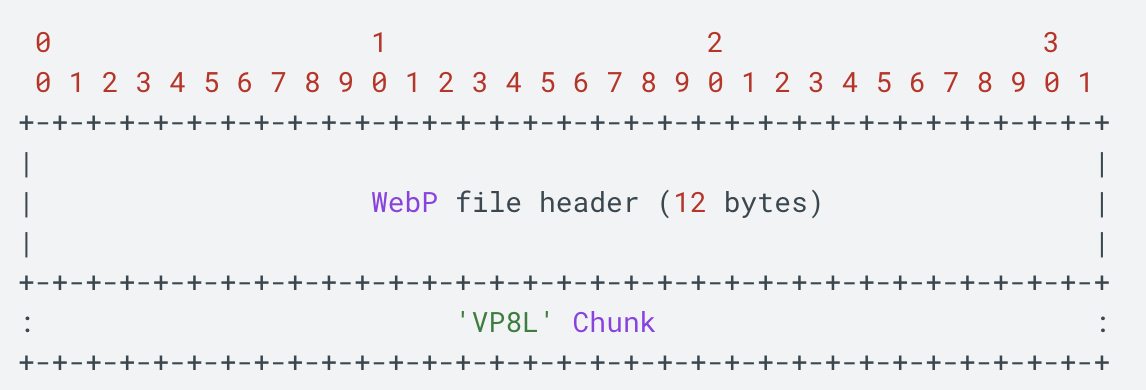

另外，还有一种无损编码(Lossless)，它的结构如下：


和有损编码不一样，无损编码是'VP8L' Chunk，占4个字节，其十六进制值为：

const VP8L = [0x56, 0x50, 0x38, 0x4c]

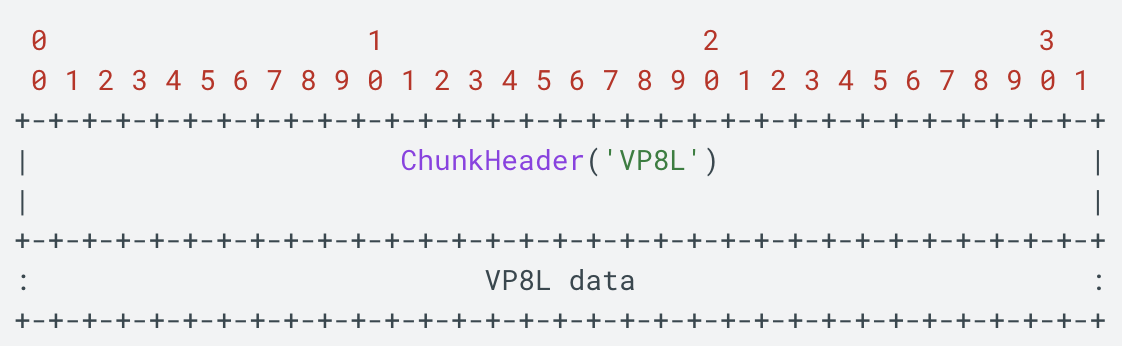

'VP8L' Chunk的格式如下：


其和VP8很像，那怎么获得它的高宽信息呢？

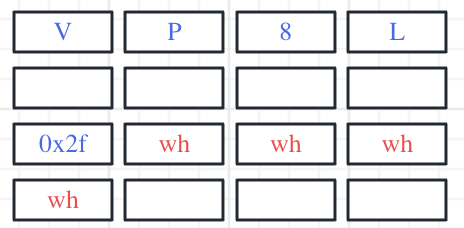

通过阅读VP8L规范，发现其高宽信息存在如下格式中（存放在红色的wh四个字节中）：


首先，我们需要找到VP8L所在位置，这可以通过匹配其ACSII码值来定位，它占4bytes，接着是无损流所占空间大小(4bytes)，再接着是一个字节的signature，值为0x2f，之后的四个字节中就存放图片的高宽信息。

在这4bytes高宽信息中，分别使用了14bits来存放高宽数值，可以使用Node.js中来解析：

const vp8l = Buffer.from([
  0x56, 0x50, 0x38, 0x4c, 0xc5, 0x6d, 0x00, 0x00, 0x2f, 0xd9, 0x41, 0x4a, 0x00, 0x0d
])

// Read the first 28 bits to get the width and height
const widthAndHeightBits = vp8l.readUIntLE(9, 4)
const width = (widthAndHeightBits & 0x3fff) + 1
const height = (widthAndHeightBits >> 14) + 1

分析发现，图片的高宽信息就存储在[0xd9,0x41,0x4a,0x00]这四个字节中，它的二进制结构如下：


红色部分（14bits）是宽度，蓝色部分（14bits）是高度。

注意：解析时，要使用little-endian方式。

例子验证

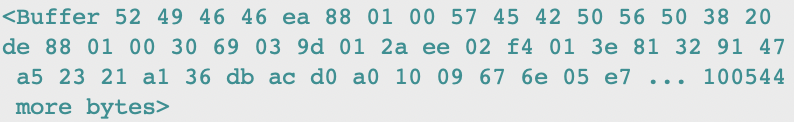

我从网页上下载了一个webp图片，通过Node.js的readFile()读取后，获得了Buffer数据，其如下：


可以看到，第一行最后四位正是'VP8 '的十六进制值，所以，该图片是有损编码的。
